Teclock

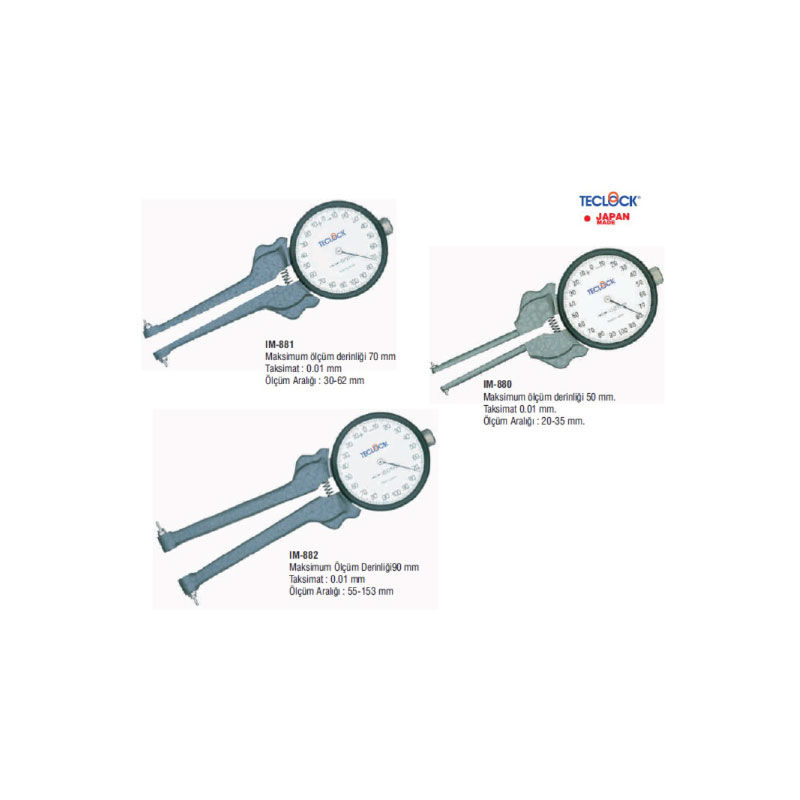

Teclock IM-8 Uzun Kollu Mekanik İç Çap Ölçüm Komparatörleri
- Silindirik parçaların ve girinti şeklindeki kanalların iç çaplarını ölçmek için kullanılır.
- ”O” ring kanal çapları yedek parça olarak mevcut temas ucu değiştirilerek ölçülebilir.
- ±1 mm dahilinde belirlenen (saat gösterimi 2mm) boyut komparatör saati ile mukayseli olarak (880 serisi) yedek parça olarak mevcut uygun temas ucu kullanılarak ölçülebilir.
- Standart olarak belirlenen boyutu bir mikrometre veya halka mastar ile ayarlayın.
(mm) | Aralığı (mm) | Aralığı (mm) | Hatası (μm) | |
| IM-880 | 0,01 | 20~35 | 2 | ±20 |
| IM-881 | 0,01 | 30~62 | 2 | ±20 |
| IM-882 | 0,01 | 55~153 | 2 | ±20 |
Kuvveti (N) | Derinliği A (mm) | Genişliği B(mm) | (gr) | |
| IM-880 | 3 | 50 | 2,5 | 175 |
| IM-881 | 3 | 70 | 2,5 | 185 |
| IM-882 | 3 | 90 | 3,5 | 200 |
| Uçlar | ||||
| Kod No. | (N) | Aralığı A (mm) | B(mm) | (gr) |
| IM-880 | ZS-401 | 20~23 | 15 | 2,5 |
| ZS-402 | 22~25 | 15 | 3,5 | |
| ZS-403 | 24~27 | 16 | 4 | |
| ZS-404 | 26~29 | 18 | 4 | |
| ZS-405 | 28~31 | 20 | 4 | |
| ZS-407 | 32~35 | 24 | 4 | |
| ZS-406 | 30~33 | 22 | 4 | |
| IM-881 | ZS-408 | 30~38 | 24 | 3 |
| ZS-409 | 36~44 | 27,4 | 4,3 | |
| ZS-410 | 42~50 | 33,4 | 4,3 | |
| ZS-411 | 48~56 | 39,4 | 4,3 | |
| ZS-412 | 54~62 | 45,4 | 4,3 | |
| IM-882 | ZS-413 | 55~73 | 45 | 5 |
| ZS-414 | 71~89 | 54 | 8,5 | |
| ZS-415 | 87~105 | 70 | 8,5 | |
| ZS-416 | 103~121 | 86 | 8,5 | |
| ZS-417 | 119~137 | 102 | 8,5 | |
| ZS-418 | 135~153 | 118 | 8,5 |
