ABERLINK CMM AKSESUARLARI

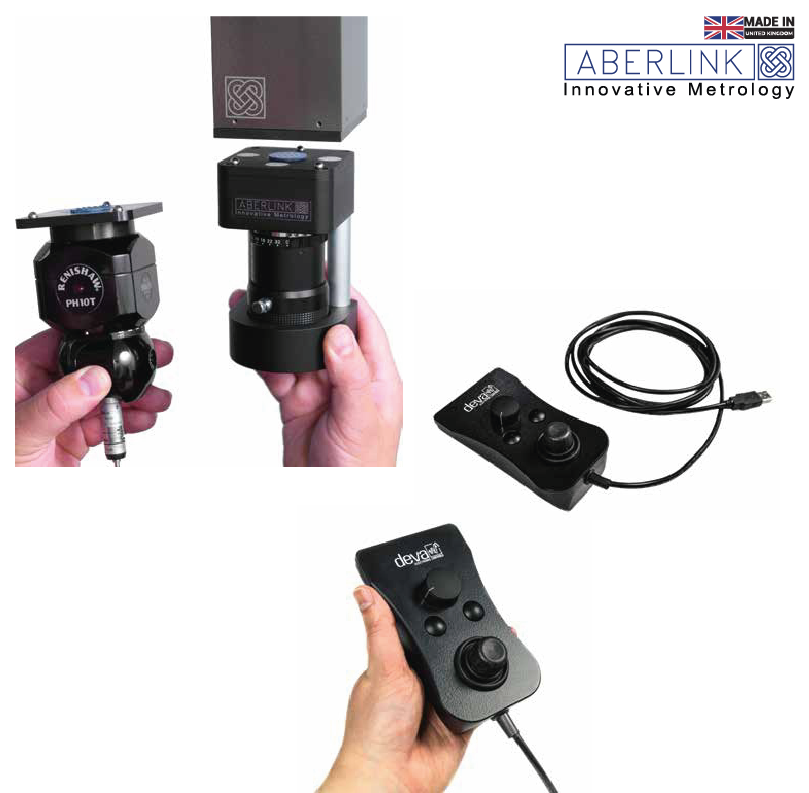

Manuel ve CNC CMM’ler için Video Ölçümü
Aberlink’in kamera sistemi, herhangi bir Aberlink CMM’de temassız bir ölçüm sunar. Manyetik, kinematik bağlantı tasarımı, probun ve kameranın sadece saniyeler içinde değiştirilmesini sağlar. Bu, aynı makinede hem dokunmatik hem de görüntü teknolojisi kullanılarak parçaların ölçülebileceği anlamına gelir. Kamera, ekranda görüntü deformasyonu önleyici telesentrik bir mercek içermektedir. Ayrıca, alternatif beyaz ve UV LED’ler içeren tamamen programlanabilir 16 LED ışık kaynağı içerir. Beyaz LED’ler normal şekilde yüzey aydınlatması sağlarken, UV LED’leri CMM’de arkadan aydınlatma
sorununa zarif bir çözüm sunar – ölçülecek olan bileşen UV ışığını yansıtan ve arkadan aydınlatma olarak işlev gören bir plaka üzerine yerleştirilir.
Özellikler
* Dokunmatik prob ve CMM kamera arasında saniyeler içinde geçiş yapın
* Aynı denetim programında dokunma ve görme teknolojisini kullanın
* Özellik denetimi için yüksek hassasiyetli kenar algılama
Diş ölçümü – min / max / ortalama adım, sol / sağ açılar, etkili çap
* Tamamen programlanabilir dijital zoom (lens değiştirmeye gerek yoktur)
* Profil ve yüzey özellik incelemesi için yönlendirmeli tavan lambaları ve arka lambalar
* Telesentrik lens, parça merkez dışındayken bile doğru ölçüm yapar
Endüstriyel CMM Joystick:
3 Eksenli Cihaz Kontrol Kumandaları:
Aberlink 3D ölçüm programı ile kullanılan endüstriyel CMM joystick, dokunmatik ekran joystickin daha düşük maliyetli bir versiyonudur.
Tam X-Y-Z ekseni hareket kontrolü,
X-Y-Z +/- yön ölçüm kabiliyeti,
İlerleme hızı ayar düğmesi ve nokta ekleme özelliği.
Dokunmatik Ekranlı 3D Joystick:
CMM’ler için dokunmatik ekran joystick. Benzersiz joystick grafik kullanıcı ara yüzü ve yüksek çözünürlüklü dokunmaya duyarlı ekran ile net bir şekilde görüntülenen Aberlink 3D inceleme yazılımının tam kontrolünü sağlar – PC ile ara yüz oluşturmaya gerek yoktur. Büyük CMM’lerde, özellikle probu
konumlandırmak veya prob ölçümlerini net bir şekilde görmek için, makinenin arkasında veya etrafında durmanız gerektiğinde, bu joystick büyük kolaylık sağlar.
X, Y ve Z ekseni makine hareketi, prob kafası indeksleme ve makine durumunun tam kontrolünü sağlayan kontrol programları oluştururken ve çalıştırırken renkli dokunmatik ekran joystick eşsiz özellikler sunar.
Bu Joystick, hem Zenith3, hem de Azimuth CMM modellerinde standart olarak verilir:
Özellikleri:
* 3 Eksen hareketli joystick
* Sol ve sağ elle kullanım
* İki işlev düğmesi
* Hız kontrolü için ayar çarkı
* Yüksek çözünürlüklü renkli
dokunmatik ekran
* Grafik ara yüzü ile kullanımı kolay *Windows tabanlı PC’nin uzaktan
kontrolü
* Kablolu acil durum durdurma
düğmesi
* Sesli geri bildirim için dahili hoparlör
* Prob kafası indeksleme kontrolü

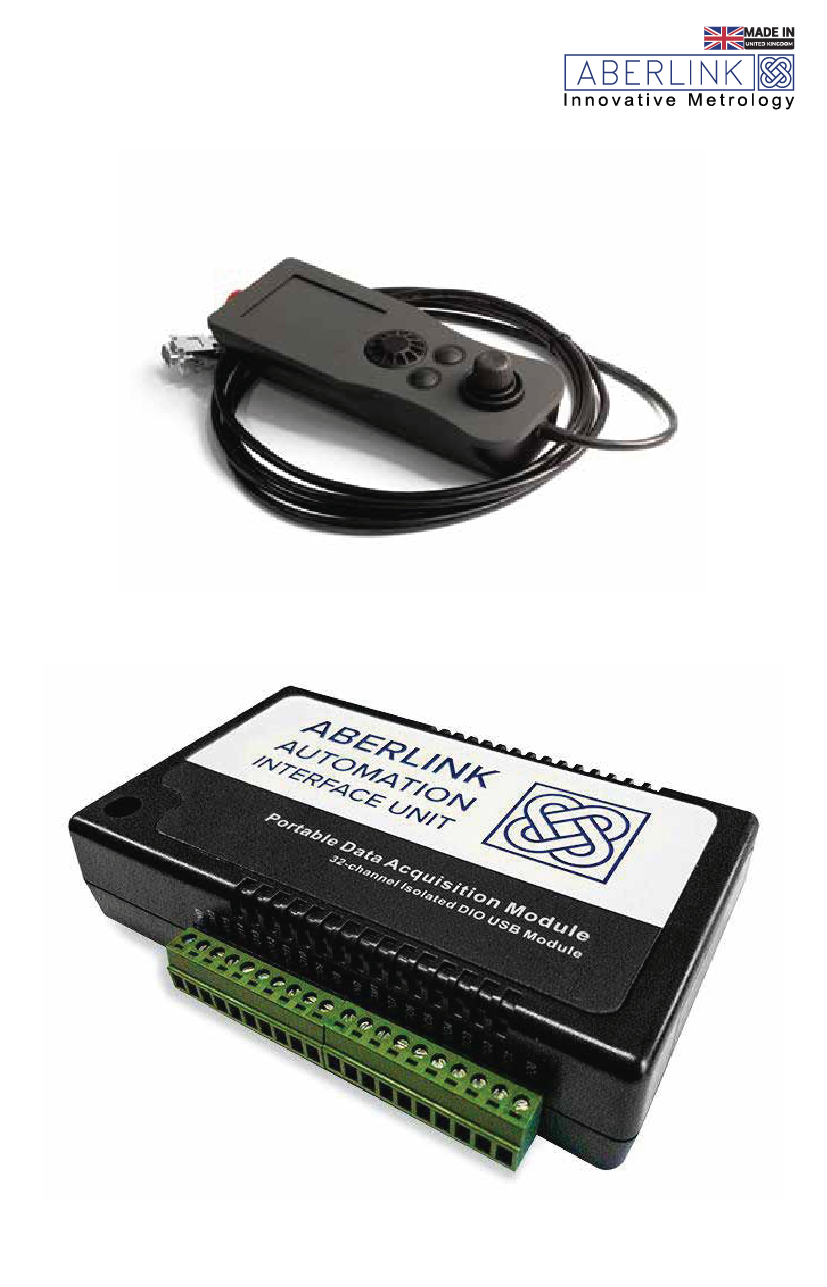

CMM Otomasyonu için Bağlantı Kutusu:
Aberlink otomasyon bağlantı kutusu, herhangi bir Aberlink CMM’in, harici bir sistem ile entegre edilmesine izin veren bir ünitedir. Bu bir robot kolu olabilir, bir PLC olabilir veya bir çubuk sürücü ünitesi olabilir. Paket, optik olarak izole edilmiş bir dijital I/O sistemi ve otomasyona izin verecek işlem sırasını belirleyen bir yazılım modülünden oluşur.
Otomasyon ara yüzü, dokümantasyon ve bir yazılım yardımcı programı paketi içerir. Ancak her kurulum için otomatik taşıma sistemi hakkında ayrıntılı bilgiye sahip olma ihtiyacı nedeniyle entegrasyon sistem otomasyoncuları tarafından yapılmalıdır ve Aberlink tarafından desteklenemez.
Özellikleri
* USB 1.1/2.0 ile uyumlu
* Bus-güç kaynağından beslenir
* 16 izole DI ve 16 izole DO kanalı
* Tüm kanallarda yüksek gerilim
yalıtımı (2500 VDC)
* Kesme tutma yeteneği
* Zamanlayıcı / Sayıcı özelliği
